Das Labor
Single-Line Diagramm des DC-LabSaxony
Ziel des DC-LabSaxony Vorhabens ist es, ein realitätsnahes Mittelspannungs-DC-System als Testfeld aufzubauen, um die Voraussetzungen für realitätsnahe Untersuchungen zu ermöglichen. Insbesondere die Zusammenführung von vorhandenen und bisher nicht vorhandenen Betriebsmitteln und erste orientierende Untersuchungen des Betriebsverhaltens im ungestörten und gestörten Betrieb stehen im Fokus. Die gewonnenen Erkenntnisse werden veröffentlicht und in die Normungsgremien und Fachausschüssen eingebracht.
In der derzeit im Aufbau befindlichen ersten Ausbaustufe sind die wesentlichen Komponenten für die Untersuchungen enthalten. Eine Anlagenerweiterung ist möglich und vorgesehen.
- Mittlelspannungs-DC-System Testfeld
- Realitätsnah
- Erste orientierende Untersuchungen zum Betriebsverhalten von DC-Netzen
Einsatzzwecke
Das DC-LabSaxony dient der Untersuchung von:
- neuartigen DC-Leistungsschaltern
- Erdungskonzepten
- Betriebsführungskonzepten
- Schutzkonzepten
- ...
Erweiterbarkeit
Das DC-LabSaxony bietet mehrere Möglichkeiten zur Erweiterung der Testinfrastruktur:
- Kopplung der DC-Spannungsebenen durch prototypischen DC/DC-Wandler
- Multiterminaler Betrieb durch zusätzliche MSDC-Sammelschienen und Umrichter
- Komponententest durch Power-Hardware-In-The-Loop-Systeme
- ...
Aufbau des Labors
Die Komponenten des DC-LabSaxonys werden in 6 Stahlcontainern auf einer Gesamtfläche von 1000m² aufgestellt. Erste Renderings mit transparenter Containern bieten einen ersten Ausblick auf die Struktur des Labors.

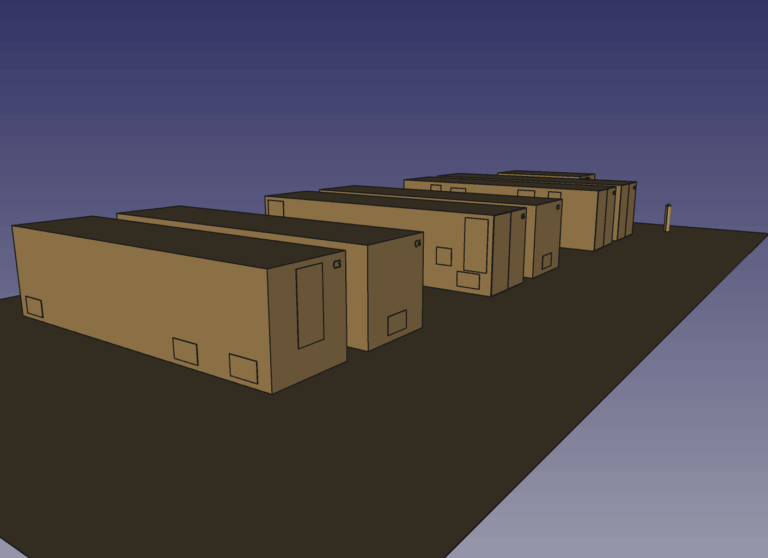

3D Rendering der zukünftigen Aufstellung des DC-LabSaxony auf dem zukünftigen Grundstück
Bild: TUD
3D Rendering der zukünftigen Aufstellung des DC-LabSaxony auf dem zukünftigen Grundstück von der gegenüberliegenden Seite
Bild: TUD

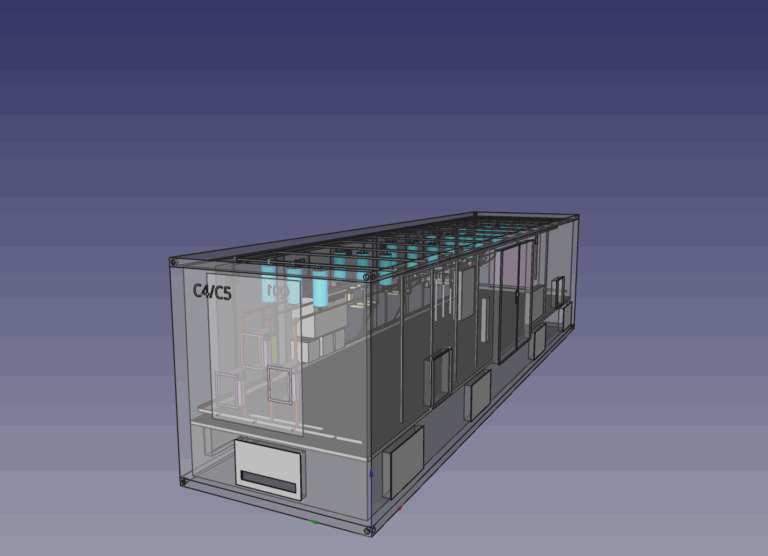

Entwurf für den Innenausbau eines Schaltanlagen-Containers
Bild: HSZG
Weitere Inhalte erwarten Sie in Kürze.
